回火加工

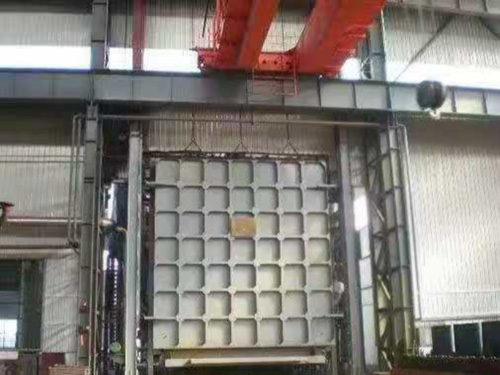

回火加工是將經(jīng)過淬火的工件重新加熱到低于下臨界溫度Ac1（加熱時(shí)珠光體向奧氏體轉(zhuǎn)變的開始溫度）的適當(dāng)溫度，保溫一段時(shí)間后在空氣或水、油等介質(zhì)中冷卻的金屬熱處理工藝?；?qū)⒋慊鸷蟮暮辖鸸ぜ訜岬竭m當(dāng)溫度，保溫若干時(shí)間，然后緩慢或快速冷卻。一般用于減小或消除淬火鋼件中的內(nèi)應(yīng)力，或者降低其硬度和強(qiáng)度，以提高其延性或韌性。淬火后的工件應(yīng)及時(shí)回火，通過淬火和回火的相配合，才可以獲得所需的力學(xué)性能。
回火加工的種類：
根據(jù)工件性能要求的不同，按其回火溫度的不同，可將回火分為以下幾種：
（一）低溫回火（150－250度）
低溫回火所得組織為回火馬氏體。其目的是在保持淬火鋼的高硬度和高耐磨性的前提下，降低其淬火內(nèi)應(yīng)力和脆性，以免使用時(shí)崩裂或過早損壞。它主要用于各種高碳的切削刃具，量具，冷沖模具，滾動軸承以及滲碳件等，回火后硬度一般為HRC58－64。
（二）中溫回火（250－500度）
中溫回火所得組織為回火屈氏體。其目的是獲得高的屈服強(qiáng)度，彈性限和較高的韌性。因此，它主要用于各種彈簧和熱作模具的處理，回火后硬度一般為HRC35－50。
（三）高溫回火（500－650度）
高溫回火所得組織為回火索氏體。習(xí)慣上將淬火加高溫回火相結(jié)合的熱處理稱為調(diào)質(zhì)處理，其目的是獲得強(qiáng)度，硬度和塑性，韌性都較好的綜合機(jī)械性能。因此，用于汽車，拖拉機(jī)，機(jī)床等的重要結(jié)構(gòu)零件，如連桿，螺栓，齒輪及軸類?；鼗鸷笥捕纫话銥镠B200－330。
回火加工的作用：
1. 降低脆性，消除或減少內(nèi)應(yīng)力，鋼件淬火后存在大的內(nèi)應(yīng)力和脆性，如不及時(shí)回火往往會使鋼件發(fā)生變形甚至開裂。
2. 獲得工件所要求的機(jī)械性能，工件經(jīng)淬火后硬度高而脆性大，為了滿足各種工件的不同性能的要求，可以通過適當(dāng)回火的配合來調(diào)整硬度，減小脆性，得到所需要的韌性，塑性。
3. 穩(wěn)定工件尺寸。
4. 對于退火難以軟化的某些合金鋼，在淬火（或正火）后常采用高溫回火，使鋼中碳化物適當(dāng)聚集，將硬度降低，以利切削加工。
